Các bước sử dụng SheetCAM

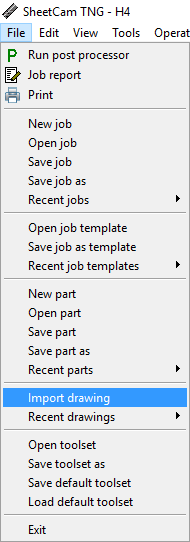

Bước 1: Vào File -> Import Drawing

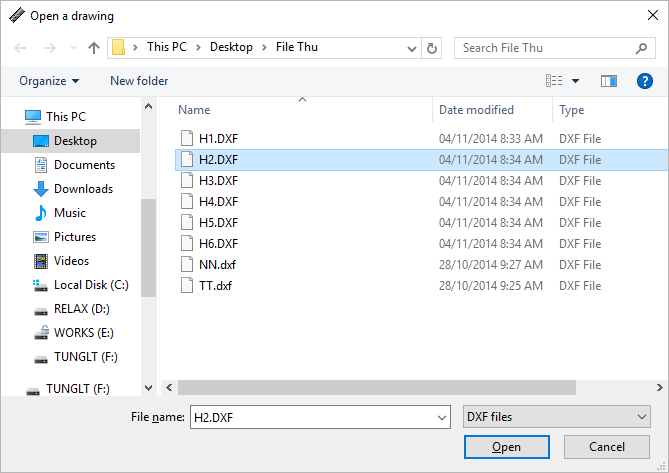

Bước 2: Chọn file cần mở, để phần mở rộng file là DXF

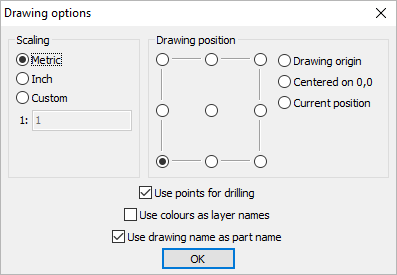

Bước 3: thiết lập vị trí nhập file bản vẽ, mặc định sẽ để ở điểm cuối bên trái

Bước 4: Khai báo Tool nếu cần

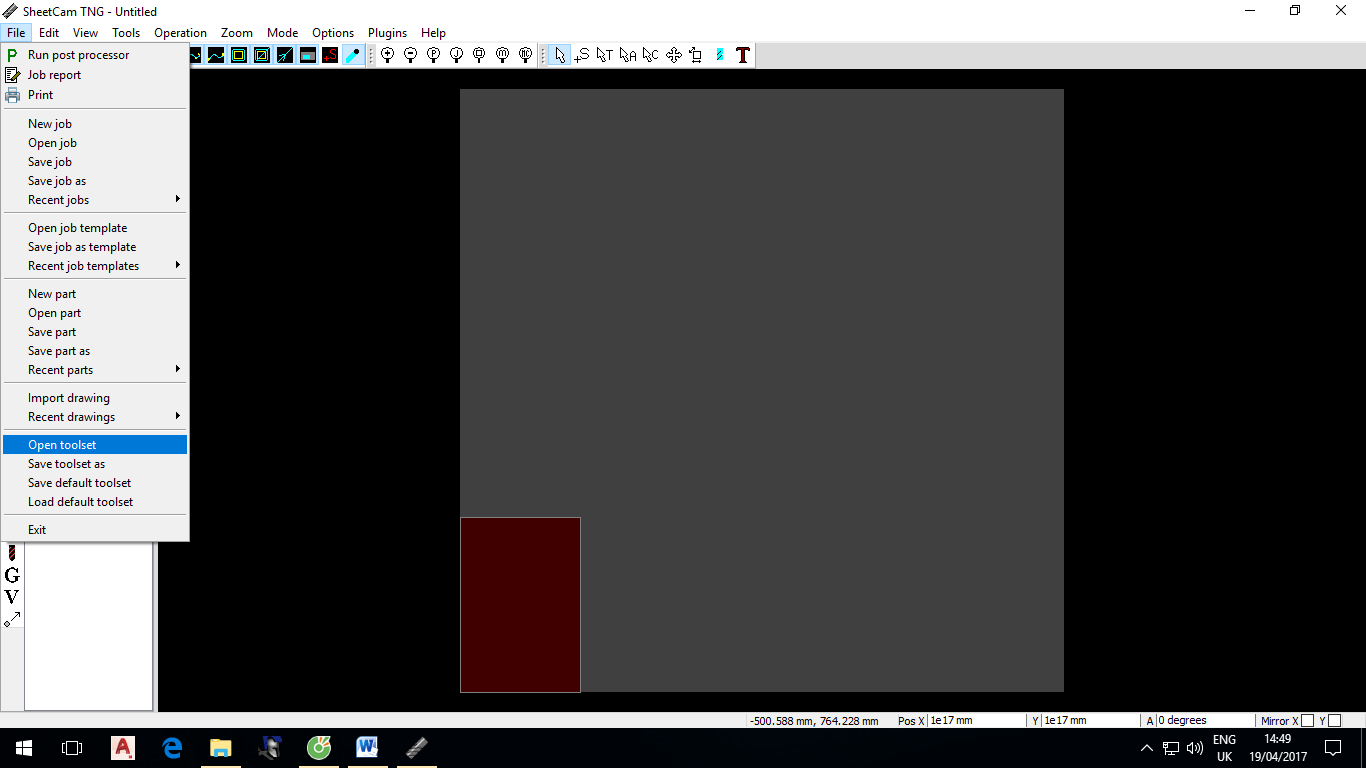

Chọn File->Open tool set. Sau đó chỉ đường dẫn đến thư mục chứa Sheet cam. Kick đúp trái chuột vào file Toolset

Khi nào thấy ở giữa bên trái màn hình hiện như này là được

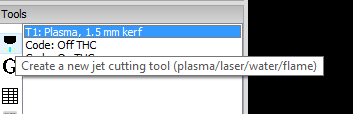

Bước 5: tạo Profile

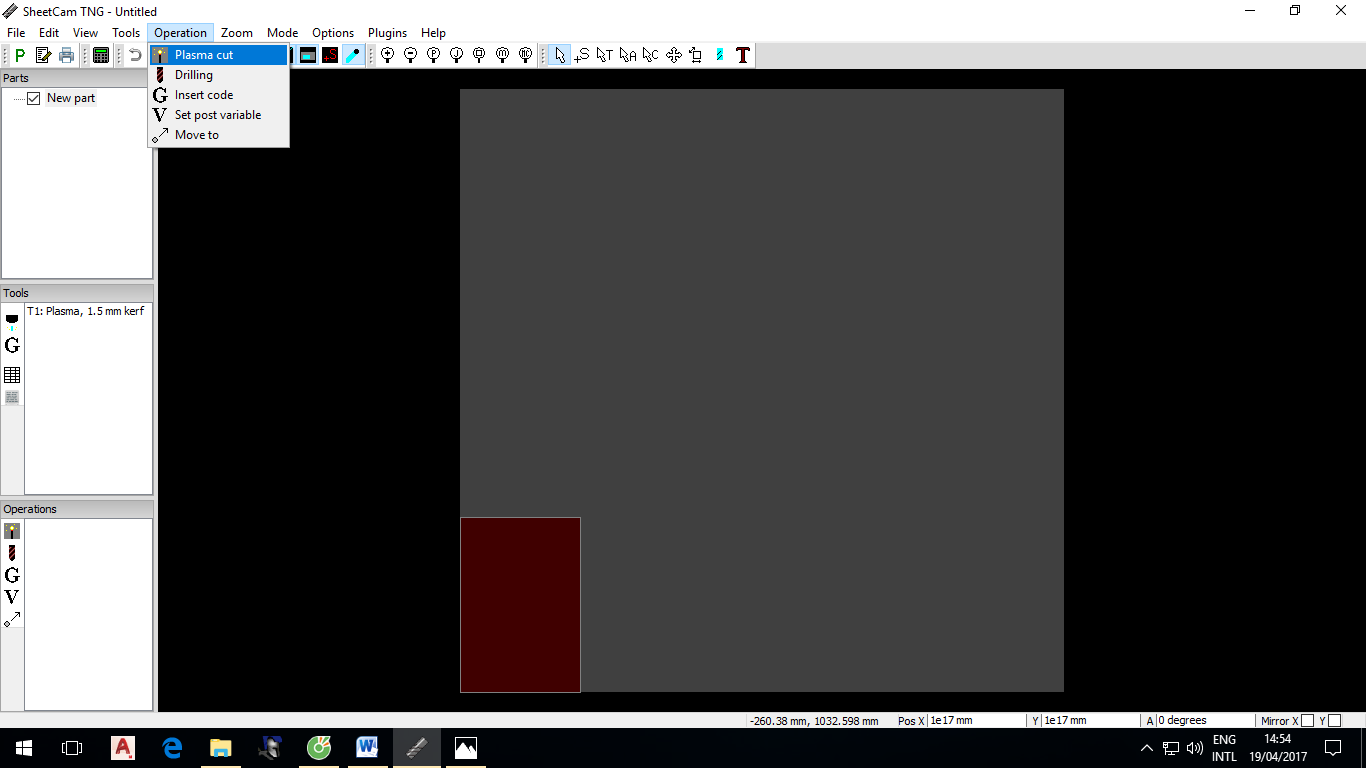

Nếu kích chuột vào đó không được thì chọn trên thanh công cụ như hình

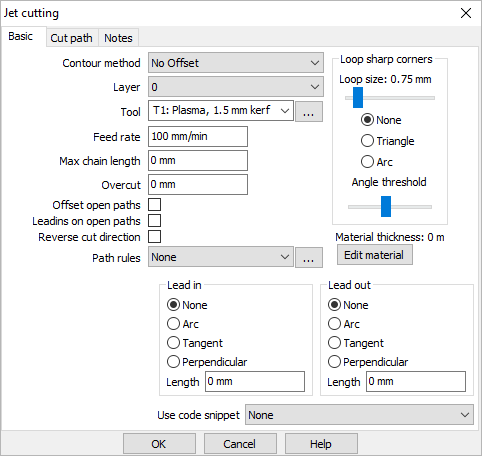

Bước 6: thiết lập tham số cho Profile

Contour method: hộp chọn có 3 giá trị No Offset, Inside Offset (sản phẩm lấy bên ngoài), Outside Offset (sản phẩm lấy bên trong)

 Inside Offset

Outside Offset

Layer: Chọn layer tạo profile
Tool: chọn dao được định nghĩa ở trên, giá trị keft cho Offset sẽ lấy trong định nghĩa dao

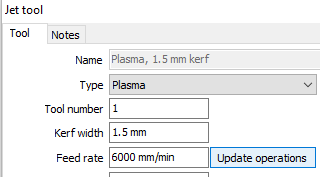

Feedrate: tốc độ cắt, có thể định nghĩa trong tool, sau đó dùng “Update operations” để cập nhật sang

Path rules: chọn quy tắc, trong phần mềm này đã tạo sẵn quy tắc Hole
LeadIn, LeadOut: Chọn râu vào ra theo các kiểu đường thẳng, cung tròn, tiếp tuyến

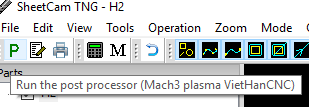

Bước 7: nhấn nút có biểu tưởng chữ P để tạo GCODE
