Hướng dẫn lựa chọn béc cắt Plasma Hypertherm - Nguồn cắt Powermax45, Powermax65, Powermax85, Powermax105, Powermax125

Monday, 28/09/2020
Đăng bởi Lương Bích

Hãng Hypertherm cung cấp rất nhiều lựa chọn về mỏ cắt và phụ kiện kèm theo nguồn. Không phải do họ nghĩ rằng điều đó thật thú vị mà bởi vì hãng biết rằng mọi công việc có đều có đặc thù riêng, không thể dùng 1 thứ duy nhất cho nhiều mục đích sử dụng khác nhau.

Bạn không thể dùng một loại mỏ cắt, một loại phụ kiện để giải quyết tất cả các yêu cầu công việc trong thực tế. Có khi bạn cần cắt sản phẩm có chiều dày lớn, nhưng cũng có lúc bạn chỉ cần cắt những sản phẩm độ dày mỏng. Hoặc giả như bạn cần cắt sản phẩm bằng tay (mỏ cắt tay), cũng có người lại dùng cho máy CNC (mỏ cắt máy).

Ở đây chúng tôi sẽ hướng dẫn bạn phân biệt và lựa chọn đúng được phụ kiện khi bạn cần tới nó.

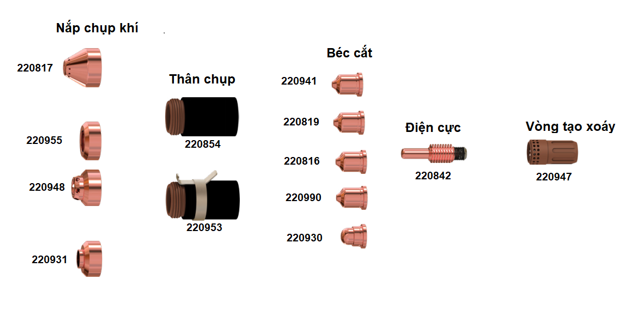

Đối với nguồn cắt dòng Powermax chúng ta thường sử dụng cho máy CNC đó là: POWERMAX45XP, POWERMAX65, POWERMAX85, POWERMAX105 các phụ kiện tiêu hao,  thay thế thường sẽ là:

  1. Nắp chụp khí
  2. Thân chụp
  3. Béc cắt
  4. Điện cực
  5. Vòng tạo xoáy

Thứ nhất: Ứng dụng cắt thông thường, tấm vật liệu có độ dày lớn hơn 4mm. Chúng ta sử dụng béc cắt thường.

  1. Béc cắt được đánh mã số với các dòng cắt như sau:
  • 220941: Dùng cho dòng cắt 45A
  • 220819: Dùng cho dòng cắt 65A
  • 220816: Dùng cho dòng cắt 85A
  • 220990: Dùng cho dòng cắt 105A

Tùy thuộc vào dòng cắt đặt trên nguồn cắt, các bạn sẽ lựa chọn béc cắt sao cho phù hợp. Ví dụ, bạn đang sử dụng nguồn Powermax105A muốn cắt sản phẩm dày 12mm, bạn tra bảng thông số và thấy rằng dòng 65A là phù hợp, bạn sẽ chọn béc cắt tương ứng là 65A - mã số 220819

  1. Thân chụp

Thân chụp được sử dụng chung cho tất các các béc cắt và nắp chụp. Vậy tại sao lại có hai loại khác nhau?

  • 220854: Là loại thân chụp không có đai kim loại (1)
  • 220953: Là loại thân chụp có 1 vòng đai kim loại bao quanh
  1. Nắp chụp khí
  • 220817

Khi sử dụng với béc cắt thường, bạn sẽ lựa chọn nắp chụp khí có mã số 220817 đề bảo vệ béc cắt khỏi các giọt kim loại nóng chảy bắn lên trong quá trình cắt, tăng tuổi thọ sử dụng của béc cắt.

Nắp chụp cũng được kết hợp với đai kim loại để bộ THC phát hiện va chạm giữa mỏ cắt và vật liệu.

  1. Điện cực
  • 220842 : Được sử dụng chung
  1. Vòng tạo xoáy
  • 220947: Được sử dụng chung

Thứ hai: Ứng dụng cắt những vật liệu mỏng nhỏ hơn 4mm, đòi hỏi đường cắt nhỏ, độ nghiêng ít, độ chính xác cao. Chúng ta sử dụng béc cắt FINECUT:

  1. Béc cắt Finecut có 1 mã số duy nhất
  • 220930: Dùng cho dòng cắt  30-45A

Khi sử dụng béc cắt này, các bạn lưu ý đặt dòng cắt trên nguồn từ 30-45A

  1. Thân chụp
  • 220854 : Là loại thân chụp không có đai kim loại (1)
  • 220953: Là loại thân chụp có 1 vòng đai kim loại bao quanh
  1. Nắp chụp khí bạn lựa chọn một trong hai loại sau:
  • 220955
  • 220948 Sử dụng  loại chụp khí này kết hợp với thân chụp  220953 có vòng đai kim loại THC sẽ nhận được tín hiệu va chạm giữa mỏ và vật liệu
  1. Điện cực
  • 220842 : Được sử dụng chung
  1. Vòng tạo xoáy
  • 220947: Được sử dụng chung

Chú thích:

(1): Đai kim loại: Khi cần được sử dụng, nó sẽ được kết nối với 1 dây điện về bộ điều khiển chiều cao mỏ cắt plasma (THC) , một phần của đai kim loại được thiết kế để có thể tiếp xúc với nắp chụp khí. Khi mỏ cắt chạm xuống bề mặt vật liệu, bộ THC sẽ nhận được tín hiệu va chạm. Chỉ một số bộ điều khiển chiều cao hỗ trợ tốt tính năng này
