Hướng dẫn sử dụng biến tần Fuling DZB200, DZB300 và khắc phục lỗi thường gặp

1: Điều chỉnh tần số bằng điện áp: 0 -10 V

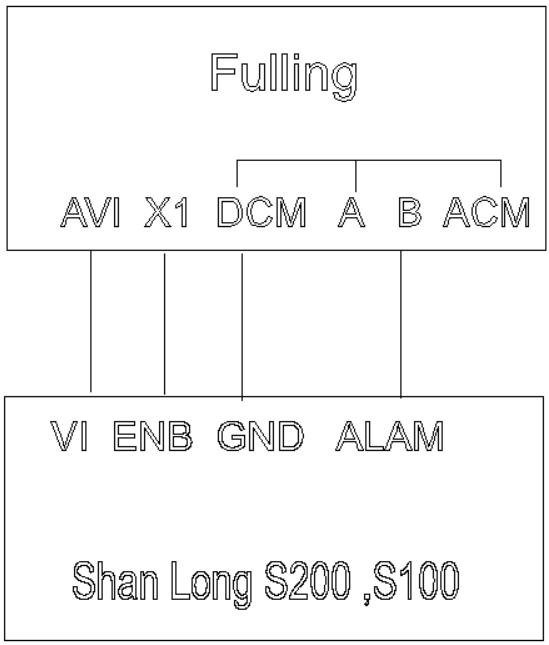

Sơ đồ kết nối phần cứng: Dùng kết nối với bộ điều khiển Shanlong S100, Shanlong S200, Mach3 v.v.. hỗ trợ điều khiển tần số biến tần bằng điện áp.

Các tham số cài đặt cơ bản :

STT	Tham số	Giá trị	Chú thích
1	F0.00	1	Chế độ điều khiển V/F
2	F0.01	1	Lựa chọn phương thức điều khiển Run (1: Dùng Terminal Input)
3	F0.03	1	Lựa chọn phương thức điều chỉnh tần số (1: 0-10V)
4	F0.04	400	Tần số lớn nhất
5	F0.05	400	Giới hạn trên tần số
6	F0.08	10	Thời gian tăng tốc
7	F0.09	10	Thời gian giảm tốc
8	F1.01-F1.07		Tham số của động cơ
9	F2.01	1	Tham số chức năng chân S1 (1: là chạy thuận )
10	F2.21	3	Tham số chức năng của Relay (3: báo lỗi)
11	F012	1	Reset tham số về mặc định

2: Điều chỉnh tần số bằng đa cấp tốc độ

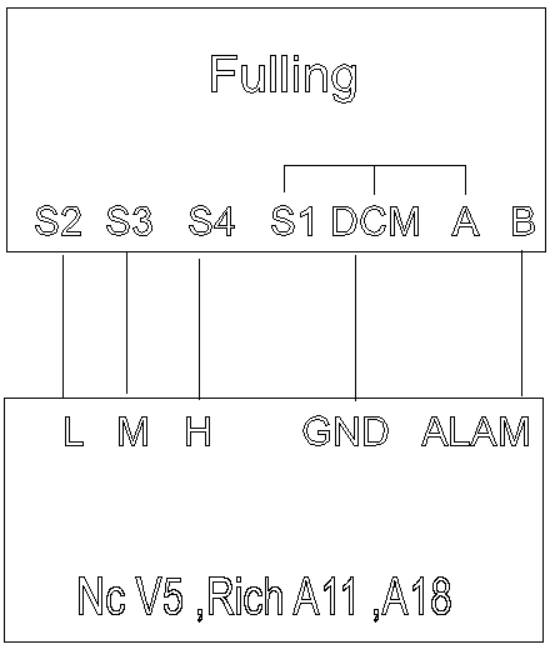

Sơ đồ kết nối phần cứng: Thường chúng ta sử dụng chế độ điều chỉnh đa cấp tốc độ với các bộ điều khiển hỗ trợ tính năng này như: Card NC Studio V5, bộ điều khiển RichAuto A11, RichAuto A18.

Các tham số cài đặt cơ bản:

STT	Tham số	Giá trị	Chú thích
1	F0.00	1	Chế độ điều khiển V/F
2	F0.01	1	Lựa chọn phương thức điều khiển Run (1: Dùng Terminal Input)
3	F0.03	4	Lựa chọn phương thức điều chỉnh tần số (4: Đa cấp tốc độ)
4	F0.04	400	Tần số lớn nhất
5	F0.05	400	Giới hạn trên tần số
6	F0.08	10	Thời gian tăng tốc
7	F0.09	10	Thời gian giảm tốc
8	F1.01-F1.07		Tham số của động cơ
9	F2.01	1	Tham số chức năng chân S1 : Động cơ quay thuận
10	F2.02	12	Tham số chức năng chân S2: Multi-Speed Low
11	F2.03	13	Tham số chức năng chân S3: Multi-Speed Middle
12	F2.03	14	Tham số chức năng chân S4: Multi-Speed High
13	F2.21	3	Tham số chức năng Relay (3: là báo lỗi)
14	F4.29-F4.36	0-100	Đặt giá trí tần số cho 8 cấp tốc độ (Tính theo %)

3: Các mã lỗi thường gặp:

Lỗi E001 : Điện áp đầu vào thấp
Lỗi E002 : Quá áp khi tăng tốc
Lỗi E004 : Quá dòng khi tăng tốc
Lỗi E005 : Quá dòng khi giảm tốc
Lỗi E006 : Quá dòng khi đang chạy
Lỗi E012 : Lỗi mất pha đầu vào
Lỗi E013 : Lỗi mất pha đầu ra
Lỗi E00A : Quá áp khi giảm tốc .
Lỗi E00E : Module công suất quá nhiệt

Hướng dẫn cách khắc phục:

Lỗi E001 : Lỗi này thường do nguồn điện cấp vào không ổn định. Kiểm tra lại nguồn điện cấp vào biến tần để chắc chắn rằng đủ điện áp và không chập chờn, mô ve do khởi động từ hoặc aptomat.
Lỗi E002 : Kiểm tra nguồn điện vào có cao hơn mức cho phép hay không? Nếu nguồn điện ổn định thì máy bị dò điện trên dây dẫn hoặc dò điện trên củ đục. Thường 90% là do củ đục gây ra. Dùng phương pháp kiểm tra loại trừ để xác định được củ đục đó. (Củ đục có thể bị dò điện ở: Các giắc cắm, dây bên trong nắp củ đục cọ sát vào vỏ, dò điện trong cuộn điện của củ đục)
Lỗi E004 : Lỗi này khá hay gặp, đầu tiên cần xác định xem củ đục có bị kẹt bi hay không (xoay tay các trục). Sau đó kiểm tra củ đục có bị dò điện hay không: giắc cắm phía trên và dây từ củ đục hàn vào giắc xem có xước xát chạm vào vỏ củ hay hay vỏ giắc hay không, hoặc dò điện bên trong cuộn điện của củ đục? Nếu tháo các giắc cắm của củ đục ra mà vẫn lỗi thì tháo chân đầu ra của biến tần U V W, nếu biến tần chạy được thì cần kiểm tra thay thế đường dây và giắc cắm. Cuối cùng, nếu thực hiện tất cả các thao tác trên mà biến tần vẫn báo lỗi thì phải tháo biến tần gửi về trung tâm bảo hành để kiểm tra sửa chữa.
Lỗi E005 : Lỗi này thường xảy ra khi sử dụng biến tần điều khiển động cơ công suất lớn, cách xử lý là tăng thời gian giảm tốc hoặc lắp điện trở xả.
Lỗi E006 : Lỗi này thường do lỏng giắc, dây dẫn cần phải kiểm tra siết chặt lại .
Lỗi E012 :Kiểm tra pha đầu vào R S T có mất pha không?
Lỗi E013 : Thường 90% là lỗi do dây dẫn từ biến tần ra, Aptomat đóng ngắt không tốt, dây phía trong củ đục đứt ngầm. 10% còn lại là lỗi do biến tần.
Lỗi E00E : Lỗi này xảy ra khi môi trường hoạt động của biến tần quá nóng, bụi bẩn làm giảm sự thoát nhiệt của Module công suất trong biến tần. Hoặc quạt tản nhiệt trong biến tần lỗi, hỏng.
